АРХИВНАЯ МОДЕЛЬ (2000-2011 г.вып.)

.




Производится ремонт, калибровка, модернизация данных модификаций




ИЗМЕРИТЕЛИ НАЖАТИЯ ИН-641В и ИН-641Г


версия для печати

     Измерители нажатия типа ИН-641В и ИН-641Г предназначены для измерения величины контактного нажатия в узлах электрических аппаратов и мощных электрических машин: в каждой отдельной паре ламелей высоковольтных электрических ножевых разъединителей (выключатели, рубильники, предохранители, коммутационные аппараты, контакторы...); нажатия каждой щетки на коллектор в электрических машинах (электродвигатели, генераторы…); нажатия (или сжатия) пружин, а также для измерения других усилий.

     Конструктивно измеритель состоит из двух устройств - тензометрического датчика со встроенным измерительным щупом и блока индикации. Щуп тензодатчика вставляется между ламелями коммутационного аппарата (между щеткой и коллектором…), а на индикаторе блока индикации высвечивается значение измеряемой величины нажатия (прижатия). С помощью этих измерителей усилия контактных нажатий замеряются быстрее, удобнее (практичнее) и точнее, чем обычным динамометром.

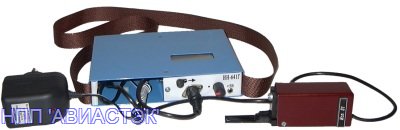

Измерители нажатия ИН-641В и ИН-641Г



ТЕХНИЧЕСКИЕ   ХАРАКТЕРИСТИКИ



Исполнение

Размеры измерительного щупа, мм

Диапазон измерения F- усилий нажатия, кГс

Н - Толщина

Ширина

L - Длина

01

2

16

50

0,05 - 7,5

02

3

16

50

0,15 - 10

03

4; 5; 6 (регул.)

16

50

0,3 - 15

04

6

16

60

0,4 - 40

05

8; 10; 12 (регул.)

16

60

0,5 - 40

06

10

24

60

0,6 - 40

07

12; 14; 16 (регул.)

24

60

0,7 - 40

08, (08а)

20, (20, 48, 58)

24

60

0,8 - 50

09

30

24

60

0,9 - 60

10, (10а)

40, (40, 110)

24

60

1,0 - 60

11, (11а)

85, (85, 110)

30

60

1,0 - 60

     На этой базе:
ИН-641Д от 6 до 110 (рег.) 16, 24 или 30 60

1,0 - 60 (70)

ИН-641Е1 “тюльпан”

Æ24

до 60

до 10

ИН-641Е2

“тюльпан”

Æ36

до 60

до 10

ИН-641Е3

“тюльпан”

Æ55

до 60

до 10

Н - соответствует толщине ножа проверяемого коммутационного аппарата или зазору между щеткодержателем (щеткой) и коллектором электромашины.



Точность измерения усилий, %

+1

Дискретность измерения, кГс:

     -для исполнений №  01  и  02

     -для исполнений №  03  и   ~



0,01

0,1

Напряжение питания, В:

     ИН-641В - автономное (4 элемента типа А-316, size AA, LR6... )

     ИН-641Г- сеть ~220В, 50/60 Гц  и автономное (встроенные аккумуляторы) с подзарядкой



5



5

Габаритные размеры, мм:

     - блока индикации

     - тензометрического датчика



184х170х36

150х42х33

Масса, кг (не более)

1,4









Для предприятий электротехнической промышленности,

 электротранспорта, электроснабжения и обслуживания...




.
