ИЗМЕРИТЕЛИ НАЖАТИЯ ИН-641В, ИН-641Г, ИН-641Д, ИН-641Е


версия для печати

     Измерители нажатия типа ИН-641В, ИН-641Г, ИН-641Д, ИН-641Е предназначены для измерения величины контактного нажатия в узлах электрических аппаратов и мощных электрических машин: в каждой отдельной паре ламелей высоковольтных электрических разъединителей (выключатели, рубильники, коммутационные аппараты, контакторы...); нажатия  каждой  щетки  на  коллектор  в  электрических машинах  (электродвигатели, генераторы…).

     Измерители ИН-641В и ИН-641Е состоят из двух элементов – собственно измерителя и блока индикации, соединенных жгутом, в ИН-641Г и ИН-641Д измеритель и индикация совмещены в одном корпусе (см. фото).

     Измерители ИН-641В и ИН-641Г выпускаются в нескольких исполнениях, отличающихся толщиной измерительного щупа, соответствующей толщине ножа проверяемого коммутационного аппарата или зазору между  щеткодержателем (щеткой)  и  коллектором  электромашины; данные об исполнениях приведены в таблице. ИН-641Д универсальный, с широким диапазоном изменения толщины измерительного щупа. ИН-641Е применяется для проверки усилия нажатия в разъединителях типа «тюльпан» разного диаметра.

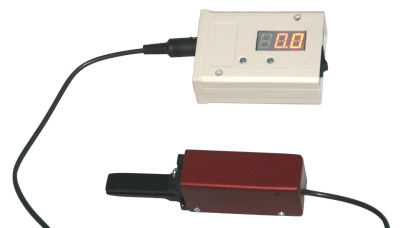

Измеритель нажатия ИН-641В

ИН-641В

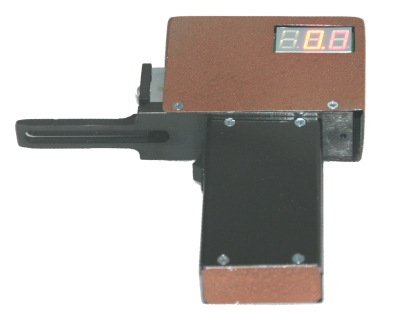

Измеритель нажатия ИН-641Г

ИН-641Г

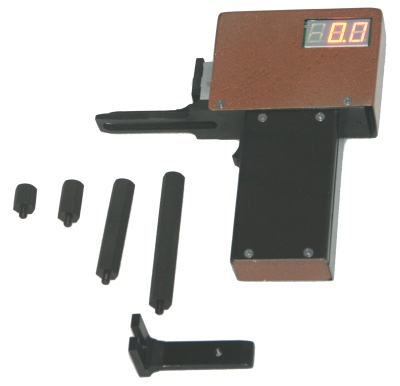

Измеритель нажатия ИН-641Д

ИН-641Д

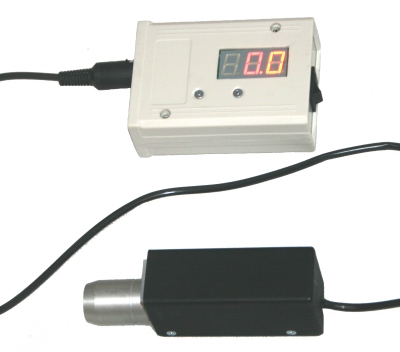

Измеритель нажатия ИН-641Е

ИН-641Е





ТЕХНИЧЕСКИЕ   ХАРАКТЕРИСТИКИ



Исполнение

Размеры измерительного щупа *, мм

Диапазон измерения F- усилий нажатия, кГс

Н - Толщина

Ширина

L - Длина

ИН-641В

01

2

16

50

0,2 - 7,5

02

3

16

50

0,2 - 10

03

4; 5; 6 (регул.)

16

50

0,3 - 15

04

5; 6 (регул.)

16

60

0,4 - 20

05

8; 10; 12 (регул.)

16

60

0,5 - 40

ИН-641Г

05

8; 10; 12 (регул.)

24

60

0,5 - 40

07

12; 14; 16 (регул.)

24

60

0,5 - 40

08

20

24

60

0,5 - 50

09

30

24

60

0,5 - 50

10

40

24

60

0,5 - 60

11

85

30

60

0,5 - 60

ИН-641Д

универсальный от 6 до 110 (рег.) 24 60

0,5 - 60

ИН-641Е

01

“тюльпан”

диаметр 24

50

0,5 - 15

02

“тюльпан”

диаметр 36

50

0,5 - 15

03

“тюльпан”

диаметр 55

50

0,5 - 15

04

“тюльпан” диаметр 70

50

0,5 - 15

* - По требованию заказчика могут быть изготовлены измерители с размерами щупа, отличающихся от приведенных в таблице



Н - соответствует толщине ножа проверяемого коммутационного аппарата или зазору между щеткодержателем (щеткой) и коллектором электромашины.



Точность измерения усилий, %

+1

Дискретность измерения, кГс:

0,1

Напряжение питания, В:

     ИН-641В -  (3 элемента типа А-316, size AA, LR6... )

     ИН-641Г, ИН-641Д, ИН-641Е - (3 аккумул., size AA) и блок зарядки от 220В



3 - 5,2



3 - 5,2

Время непрерывной работы с комплектом элементов, ч, не менее

16

Масса, кг (не более)

1,5



Предусмотрены автоматическая установка нуля и контроль разряда элементов питания.

Допускается эксплуатация прибора при отрицательных температурах.









Для предприятий электротехнической промышленности,

 электротранспорта, электроснабжения и обслуживания...
