АРХИВНАЯ МОДЕЛЬ (2006-2012 г.вып.)

.



Производится ремонт, калибровка, модернизация данных модификаций




Измерители натяжения тросов ИН-643ДМ


версия для печати

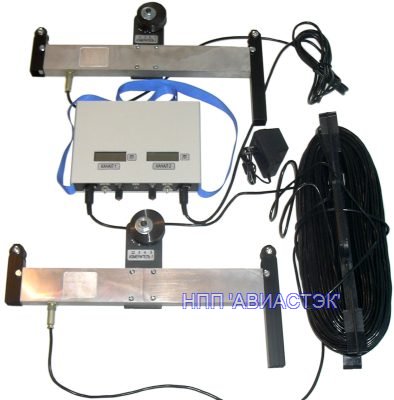

Измерители натяжения предназначены для измерения, контроля и индикации в цифровой форме величины усилия натяжения - F провода или троса при монтаже и эксплуатации ЛЭП, например, а также усилий F в: оттяжках опор, поперечных связях, ригелях, анкерных конструкциях…- без разрыва силовой схемы. Применяются для измерения и контроля натяжения металлических тросов (тяг, растяжек) различных мостовых конструкций, буровых вышек и башен, сотовых телефонных и радиотелевизионных мачт и антенн, а также для тягово-тросовых систем управления различных механизмов и машин. Модели ИН-643ДМ (пять исполнений) предназначены для измерения усилий F одновременно на двух диаметрально противоположных оттяжках опор. В составе (см. фото) две тензобалки с одним блоком измерения (контроллером): одна балка закрепляется на ближайшей оттяжке (короткий кабель), где располагается ведущий оператор с контроллером в руках, вторая балка закрепляется на дальней противоположной оттяжке (длинный кабель - до 100 метров), где располагается ведомый оператор. Если есть необходимость выровнять усилия F в оттяжках (подтянуть или ослабить натяжение), ведомый оператор выполняет команды ведущего. По заказам можно изготовить исполнения для контроля сразу четырех оттяжек 4 х 90 или трех - 3 х 120 градусов друг от друга.



Измерители натяжения тросов  ИН-643ДМ



ТЕХНИЧЕСКИЕ   ХАРАКТЕРИСТИКИ



Диапазон измеряемого усилия, тс:

Исп.01 (диаметры троса от 2 до 8 мм, база измерения  0,33 м)

Исп.02 (диаметры троса от 5 до 15 мм, база измерения 0,33 - 0,41 м)

Исп.03 (диаметры троса от 10 до 20 мм, база измерения 0,41 м)

Исп.04 (диаметры троса от 15 до 25 мм, база измерения 0,62 - 0,96 м)

Исп.05 (диаметры троса от 20 до 30 мм, база измерения 0,96 м)



0,02 - 2,0

0,03 - 3,0

0,05 - 5,0

0,1 - 10,0

0,15 - 15,0

Дискретность измерения, т

0,001

Число разрядов индикатора

5

Погрешность измерения, % (не более)

1,5

Температура окружающей среды, оС

-20 ... +50

Электропитание (встроенные аккумуляторы, с подзарядкой от адаптера), В

+5

Продолжительность непрерывной работы, час

50

Габаритные размеры, мм:

     блока индикации

     измерителя (тензобалки)



111х83х35

350х250х40

430х280х50

640х280х65

980х300х65

Масса измерителя нажатия (комплектно), кг:

4,0- 10,0









Для предприятий электроэнергетики: монтажных, наладочных и ремонтных,

электроснабжения и обслуживания, включая электросети подвижных составов -

тяги, оттяжки опор, мачт, вышек антенн (электро, теле, радио, нефте...)



.

АРХИВНАЯ МОДЕЛЬ (2006-2012 г.вып.)







Перейти к выпускаемой модификации
