ПРИБОР КОНТРОЛЯ НАПРЯЖЕНИЯ ПРОБОЯ

трансформаторного  масла  ПКНП-641


версия для печати

     Прибор ПКНП-641 предназначен для контроля напряжения пробоя жидких диэлектриков, в том числе трансформаторного масла. Прибор переносной, что позволяет производить экспресс-контроль в лабораторных условиях или непосредственно на объекте, а также в магистралях очистного оборудования. Испытательное напряжение формируется с помощью транзисторного высоковольтного преобразователя. Прибор измеряет напряжение пробоя жидких диэлектриков в специальном датчике (разряднике) с полусферическими электродами. Высокое напряжение при измерениях плавно растет и фиксируется с момента пробоя испытываемого диэлектрика (масла) на цифровом индикаторе встроенного  минимультиметра. Результаты измерений этого прибора совпадают с результатами измерений полученных на установках типа АИИ... - равны кратно*. Является прямым цифровым аналогом прибора контроля пробивного напряжения КПН-901…- последующей разработкой.

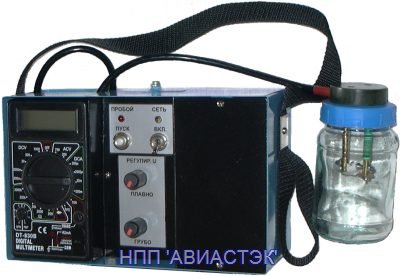

Прибор контроля напряжения пробоя трансформаторного масла ПКНП-641



ТЕХНИЧЕСКИЕ   ХАРАКТЕРИСТИКИ



Диапазон установки напряжения на разряднике, кВ

от 2 до 12*

Приведенная относительная погрешность измерения величины постоянного напряжения на разряднике,%



4

Рабочий зазор между электродами разрядника, мм

0,25

Температура окружающей среды, оС

от 15 до 35

Относительная влажность воздуха при температуре 35оС

(не более)



90

Электропитание, В:

-однофазная сеть (50/60 Гц)

-автономный источник постоянного тока



220

12

Габаритные размеры (без источника питания), мм (не более)

220х140х85

Масса, Кг (не более)

2



     * - для пересчета величины напряжения пробоя на зазор 2,5 мм (стандартный) следует измеренную величину напряжения пробоя увеличить в 10 раз. Зависимость величин зазора и напряжения пробоя диэлектрика линейная !









ПКНП-641 применяются в службах техконтроля и обслуживания:

электростанций и подстанций, электрических сетей и систем

 (силовые выключатели и трансформаторы, компрессоры и турбины...)





почтовый адрес: Россия, 410071, г. Саратов, ул. Шелковичная, а/я 1002; ЗАО НПП "АВИАСТЭК";

телефоны:  (8-8452)  - 562501,  - 563809, - 791201;

телефакс:   (8-8452)  - 562501;

адрес (основной) электронной почты: E-mail: npp@aviastek.ru

наш сайт: http://www.aviastek.ru



 Прайс-лист на текущий месяц



Пишите, звоните, уточняйте - всегда к Вашим услугам!   Ждем  Ваши  пожелания  и  заказы!
