Рекомендации по применению микроомметра МОМ-641 и миллиомметра МОМ-642

версия для печати

Микроомметр МОМ-641 и миллиомметр МОМ-642 предназначены для измерения в цифровой форме величин переходных сопротивлений в узлах металлизации, в контактных, крепежных и прочих «холодных» соединениях электроцепей при сборке, монтаже и эксплуатации силовых энергетических систем на объектах энергетики.

Микроомметр МОМ-641 и миллиомметр МОМ-642 предназначен для эксплуатации в условиях умеренного климата, в помещениях цеховых, лабораторных и других подобного типа.

Рабочие условия применения:

Температура окружающего воздуха, оC  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 до 35

Относительная влажность воздуха при температуре 35 оС, %, не более . . . . . . . . . . . . . . 80

Напряжение питания универсальное:

постоянного тока, В  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

или переменного тока частотой 50+1 Гц, В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  220



С начала 80-х годов прошлого столетия по техническому заданию Министерства Авиационной Промышленности (МАП СССР) для нужд авиапредприятий и авиачастей был разработан и серийно выпускался прибор типа ИПС-904. В результате конверсии этот прибор нашел новое гражданское применение на объектах электроэнергетики. В связи с перестроечными процессами, выпуск приборов типа ИПС-904 был прекращен.

Приборы микроомметр МОМ-641 и миллиомметр МОМ-642 являются дальнейшей модификацией прибора ИПС-904 и выпускаются серийно с 2001 г. Микроомметр МОМ-641 и миллиомметр МОМ-642 просты в эксплуатации, переносные (с малым весом порядка 1 кг), малогабаритные с универсальным питанием: от встроенных аккумуляторов или от сети постоянного тока 12В или от сети 220В, 50Гц, не требуют предварительной калибровки, что существенно упрощает процесс контроля переходных сопротивлений и снижает эксплуатационные затраты.

Микроомметр МОМ-641 и миллиомметр МОМ-642 работают по четырёхзажимной схеме измерения переходных сопротивлений.

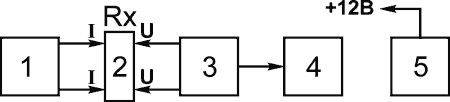

Блок-схема микроомметра МОМ-641 и миллиомметра МОМ-642 приведена на рис.:



Блок-схема



где:

1. источник измерительного тока;

2. контролируемое изделие;

3. усилитель;

4. цифровой мультиметр;

5. блок питания.



Микроомметр МОМ-641 и миллиомметр МОМ-642 работают следующим образом. При подключении электродов измерительных щупов к контролируемому изделию 2 (Rx) (контролируемому участку цепи) через токовые электроды (I) источник измерительного тока 1 задаёт измерительный ток (для микроомметра МОМ-641 – импульсный ток величиной 1А с частотой 10+2,5 Гц, для миллиомметра МОМ-642 – постоянный ток величиной 0,1А), а через потенциальные электроды (U) снимается сигнал – падение напряжения на контролируемом изделии 2 (Rx) (контролируемом участке цепи) и подаётся на вход усилителя 3. Усиленный сигнал подаётся на вход цифрового мультиметра 4. Показания цифрового мультиметра 4 соответствуют величине переходного сопротивления контролируемого изделия 2 (Rx). Блок питания 5 обеспечивает все функциональные узлы блок-схемы постоянным напряжением 12,6 В.

Опытный электроник может отметить, что оригинальное схемное решение (схема Э3 прилагается в паспорте) позволяет этим приборам измерять незначительные микросопротивления обмоток электродвигателей (любого типа и класса), дросселей, трансформаторов… на ровне с приборами, измерительный ток которых до и более 10 А  (см. модели ИПС-904, Ф-4104М1, МКИ-600, МОМ-690… ), - практически с той же точностью (погрешностью).

Далее, приведена выдержка (Раздел 7. «Порядок работы») из паспорта на микроомметр МОМ-641, поясняющая порядок проведения работ по измерению переходного сопротивления (порядок работы для миллиомметра МОМ-642 аналогичен).



Порядок работы



1. Подключить электроды измерительных щупов к контролируемому участку цепи таким образом, чтобы потенциальные электроды «U» были установлены в точки цепи между которыми необходимо замерить переходное сопротивление, а токовые электроды «I» должны быть расположены на максимальном расстоянии друг от друга.

2. Нажать на измерительные щупы, выбрав свободный ход электродов до упора, зафиксировать их в таком положении (3-5 сек.) и снять установившиеся показания цифрового индикатора (при этом светодиод «СЕТЬ» может светиться в пульсирующем режиме).



Примечание 1. Для измерения сопротивления в интервалах от 1000 до 10000 мкОм, от 100 до 1000 мкОм и от 10 до 100 мкОм следует установить переключатель пределов в положения, соответственно, «20», «2000m» и «200m» (режим «DCV»).



3. По показаниям цифрового индикатора определить величину измеряемого переходного сопротивления используя соответствие, в котором 1 мВ показаний цифрового индикатора соответствует 10 мкОм измеряемой величины переходного сопротивления.



Примечание 2. Если измеренная величина переходного сопротивления превышает 10000 мкОм, то приведённая относительная погрешность измерения в 4 % не гарантируется.



4. Периодически, для проверки работоспособности микроомметра МОМ-641, производить контрольные измерения по прилагаемому (поставляется в комплекте) шунту 75ШС-10-0,5 - сопротивлением 7500 мкОм, при этом измеренная величина должна быть в интервале от 7100 до 7900 мкОм, что соответствует приведённой относительной погрешности измерения 4 %.

5. Периодически производить заточку наконечников электродов измерительных щупов с целью улучшения электрического контакта.

6. Зарядку батареи аккумуляторов микроомметра МОМ-641 производить от блока питания и зарядки БПЗ-641 (входящего в комплект поставки), при этом тумблер микроомметра МОМ-641 должен находиться в положении, противоположном «ВКЛ.» (светодиод «СЕТЬ» не горит). Суммарное время полного заряда батареи аккумуляторов не должно превышать 8 часов.

7. Допустимо использовать аналого-цифровой преобразователь в роли мультиметра при входных напряжениях относительно земли не более 100 В. Для этого необходимо отсоединить разъём от входных гнёзд мультиметра, подсоединить измерительные концы к входным гнёздам мультиметра и далее действовать в соответствии с инструкцией по эксплуатации мультиметра (измерительные концы и инструкция по эксплуатации мультиметра входят в комплект поставки).



В дополнение к разделу 7 «Порядок работы» приводим следующие рекомендации:



-Микроомметр МОМ-641 и миллиомметр МОМ-642 позволяют определять величину контактного усилия Fк (кгс), влияющего на надежность функционирования контактного узла, путем измерения величины переходного сопротивления контакта Rп и вычисления по формуле:



Fк=0,12 r E hВ / Rп (1-m),

где:

r - удельное сопротивление (Ом . мм);

E – модуль упругости (кгс/мм2);

m - коэффициент Пуассона;

hВ – высота выступов (мм).



Усилие нажатия можно непосредственно измерить с помощью выпускаемых нашим предприятием измерителей нажатия ИН-641В и ИН-641Г.



-Микроомметр МОМ-641 и миллиомметр МОМ-642 могут быть использованы для измерения (оценки) глубины поверхностных трещин металлических изделий с учетом длины трещины и сечения изделия (например, вал, рельс, балка и пр.).



-Микроомметр МОМ-641 и миллиомметр МОМ-642 могут быть использованы для определения внутренних дефектов металлического изделия: раковины (несплошности) при литье, дефекты сварочного шва и т.д….



Выше отмечалось, что МОМ-ы являются логическим продолжением ИПС-ов (разработчик тот же), величина измерительного тока которых была на порядок больше. Функционально МОМ-ы не уступают ИПС-ам, а по ряду параметров даже лучше: цифровые, имеют несоизмеримо меньше габариты и вес, универсальное питание - сетевой адаптер. Единственным (косвенным – на наш взгляд) недостатком МОМ-ов, как и ряда других приборов НПП «АВИАСТЭК», является ограничение их применения в зоне отрицательных температур. Эти ограничения вызваны из-за индикации информации на ЖКИ, применение которых резко сбрасывают цену приборов, что в условиях рыночной экономики не мало важно. Умельцы умудряются эксплуатировать МОМ-ы, как и ИН-ы, ПМ-ы при температуре окружающей среды до минус 6 оС, при условии хранения приборов до замеров между телом и «фуфайкой», что позволяют их вес и габариты. Решения индикации данных на светодиодах у нас есть (см., например, изделия ЛЕН…, БОС…), но это приводит не только к увеличению цен (расходов на комплектацию), но и на увеличение потребляемой мощности, габаритов и массы приборов, переводит их в разряд стационарных, а не переносных - универсальных. Тем более, анализ показывает, что процент эксплуатации приборов в условиях ниже 0 оС ничтожен - значительно меньше, чем при плюсовой погоде, т. е. прибор чаще эксплуатируется там, где самому поверяющему комфортнее. Однако, это не оправдание – слово за Заказчиком – см. раздел на сайте «Заявка на разработку».



Ведущий специалист НПП «АВИАСТЭК»  Евтихов М.В.
